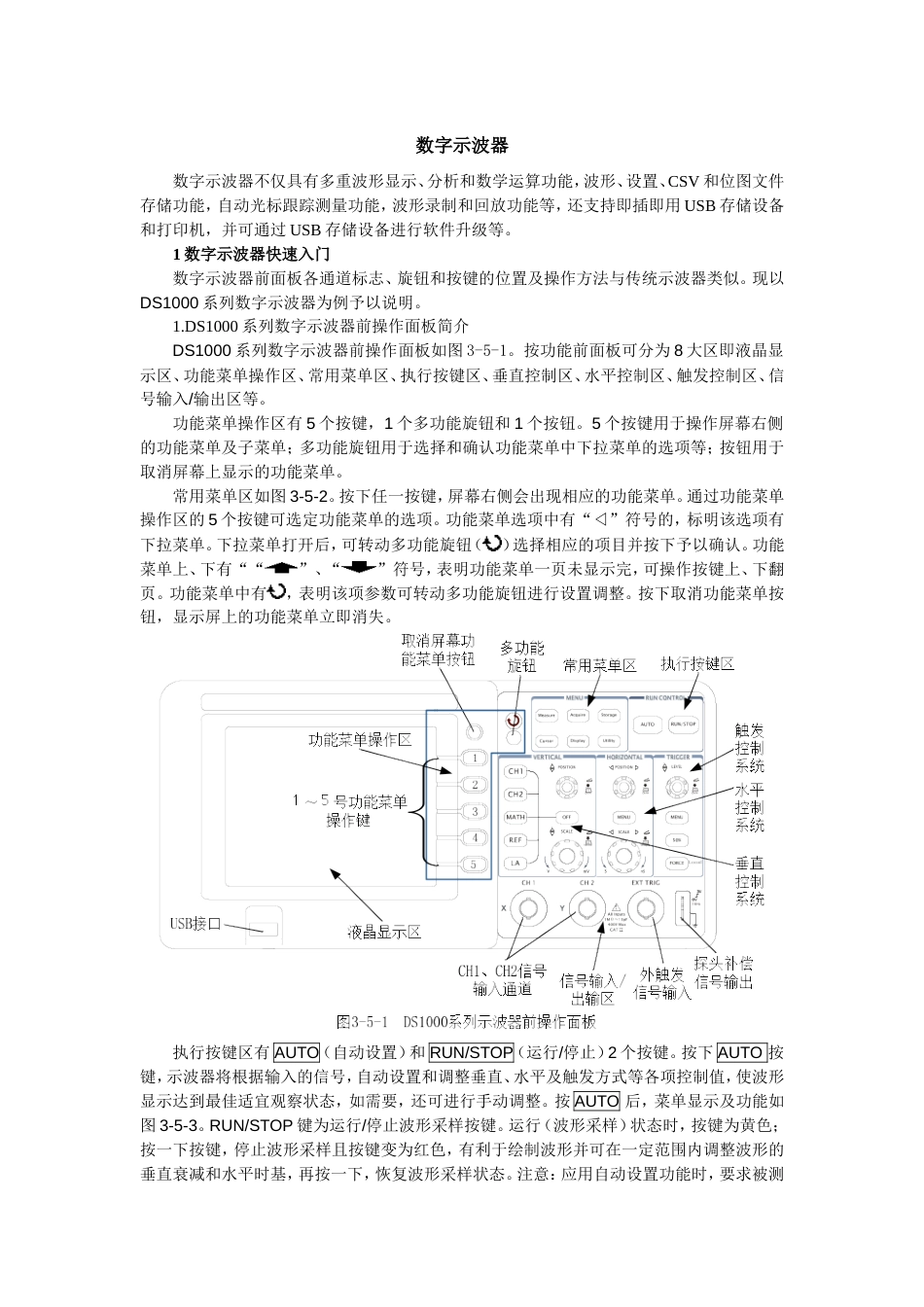

数字示波器数字示波器不仅具有多重波形显示、分析和数学运算功能，波形、设置、CSV和位图文件存储功能，自动光标跟踪测量功能，波形录制和回放功能等，还支持即插即用USB存储设备和打印机，并可通过USB存储设备进行软件升级等。1数字示波器快速入门数字示波器前面板各通道标志、旋钮和按键的位置及操作方法与传统示波器类似。现以DS1000系列数字示波器为例予以说明。1.DS1000系列数字示波器前操作面板简介DS1000系列数字示波器前操作面板如图3-5-1。按功能前面板可分为8大区即液晶显示区、功能菜单操作区、常用菜单区、执行按键区、垂直控制区、水平控制区、触发控制区、信号输入/输出区等。功能菜单操作区有5个按键，1个多功能旋钮和1个按钮。5个按键用于操作屏幕右侧的功能菜单及子菜单；多功能旋钮用于选择和确认功能菜单中下拉菜单的选项等；按钮用于取消屏幕上显示的功能菜单。常用菜单区如图3-5-2。按下任一按键，屏幕右侧会出现相应的功能菜单。通过功能菜单操作区的5个按键可选定功能菜单的选项。功能菜单选项中有“◁”符号的，标明该选项有下拉菜单。下拉菜单打开后，可转动多功能旋钮（）选择相应的项目并按下予以确认。功能菜单上、下有““”、“”符号，表明功能菜单一页未显示完，可操作按键上、下翻页。功能菜单中有，表明该项参数可转动多功能旋钮进行设置调整。按下取消功能菜单按钮，显示屏上的功能菜单立即消失。执行按键区有AUTO（自动设置）和RUN/STOP（运行/停止）2个按键。按下AUTO按键，示波器将根据输入的信号，自动设置和调整垂直、水平及触发方式等各项控制值，使波形显示达到最佳适宜观察状态，如需要，还可进行手动调整。按AUTO后，菜单显示及功能如图3-5-3。RUN/STOP键为运行/停止波形采样按键。运行（波形采样）状态时，按键为黄色；按一下按键，停止波形采样且按键变为红色，有利于绘制波形并可在一定范围内调整波形的垂直衰减和水平时基，再按一下，恢复波形采样状态。注意：应用自动设置功能时，要求被测信号的频率大于或等于50Hz，占空比大于1％。垂直控制区如图3-5-4。垂直位置旋钮可设置所选通道波形的垂直显示位置。转动该旋钮不但显示的波形会上下移动，且所选通道的“地”（GND）标识也会随波形上下移动并显示于屏幕左状态栏，移动值则显示于屏幕左下方；按下垂直旋钮，垂直显示位置快速恢复到零点（即显示屏水平中心位置）处。垂直衰减旋钮调整所选通道波形的显示幅度。转动该旋钮改变“Volt/div（伏/格...
