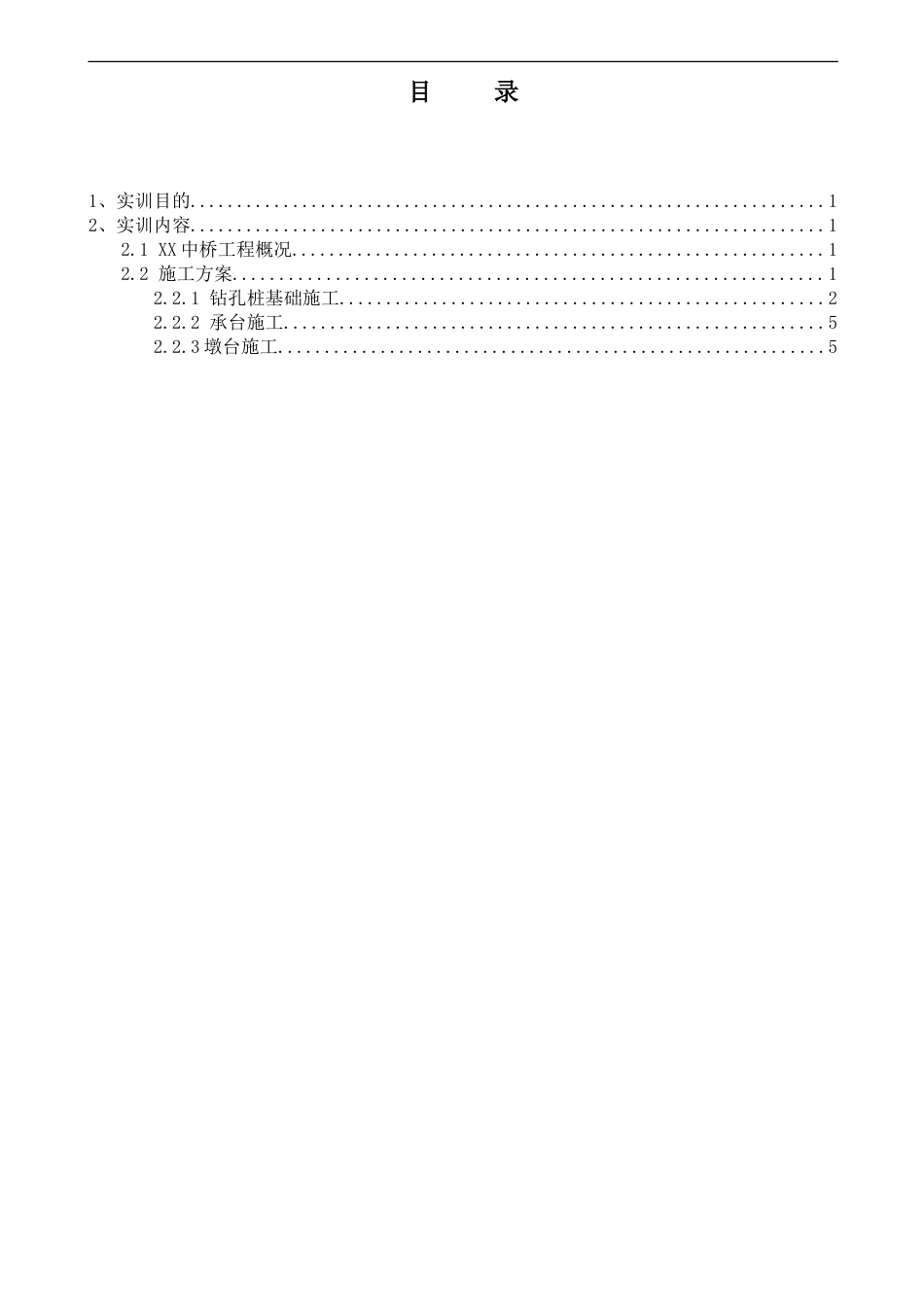

石家庄铁路职业技术学院施工组织与管理课程设计系别铁道工程系学生姓名学生班级石家庄铁路职业技术学院课程设计学号专业名称指导教师二○一五年十二月1目录1、实训目的....................................................................12、实训内容....................................................................12.1XX中桥工程概况.........................................................12.2施工方案...............................................................12.2.1钻孔桩基础施工....................................................22.2.2承台施工..........................................................52.2.3墩台施工...........................................................5石家庄铁路职业技术学院课程设计1、实训目的1、了解《建筑施工项目管理》在基本建设各阶段的作用以及与其它文件资料的关系。2、了解各类施工组织设计文件的组成，掌握施工单位编制实施性施工组织设计文件的方法和步骤。3、着重解决施工方法的选择、施工方案的确定、材料供应计划、劳动力供应计划、机械的供应计划、确定合理的运输方案、工程质量保证措施、施工场地布置等内容。4、培养独立分析、独立解决问题的能力。能充分利用设计文件、规范手册、标准等资料，掌握上网查询等方法来完成施工组织设计。5、熟练掌握工程CAD操作技能。2、实训内容1.制定施工方案2.编制施工进度计划3.设计施工平面布置图2.1XX中桥工程概况某铁路桥为1-36m及2-24m预应力混凝土直线梁桥。全长95m，中心里程DKl58+476。耳墙式桥台，矩形收坡桥墩，钻孔桩基础，每个墩、台有直径1.25m钻孔桩4根。桥址处地质大部分为砂粘土，较深层及中间间隔有卵石土和砾石土层地下水位较深，旱季河道无水，只有下雨才有流水，每年7、8月份雨量多，冬季最低气温在-4℃左右。2.2施工方案施工顺序施工准备→钢护筒制作→A台钻孔桩→A台承台基坑开挖→A台承台→A台墩台身→A台托盘、顶帽→B台钻孔桩→B台承台基坑开挖→B台承台→B台墩台身→B台托盘、顶帽→2号墩钻孔桩→2号墩承台基坑开挖→2号墩承台→2号墩墩台身→2号墩盘、顶帽→1号墩钻孔桩→1号墩承台基坑开挖→1号墩承台→1号墩墩台身→1号墩盘、顶帽→附属工程。1石家庄铁路职业技术学院课程设计2.2.1钻孔桩基础施工钻孔桩施工工艺(1)施工工艺流程图2开挖埋设护筒钻机就位制作护筒钻进清孔设立钢筋笼设立导管灌...
