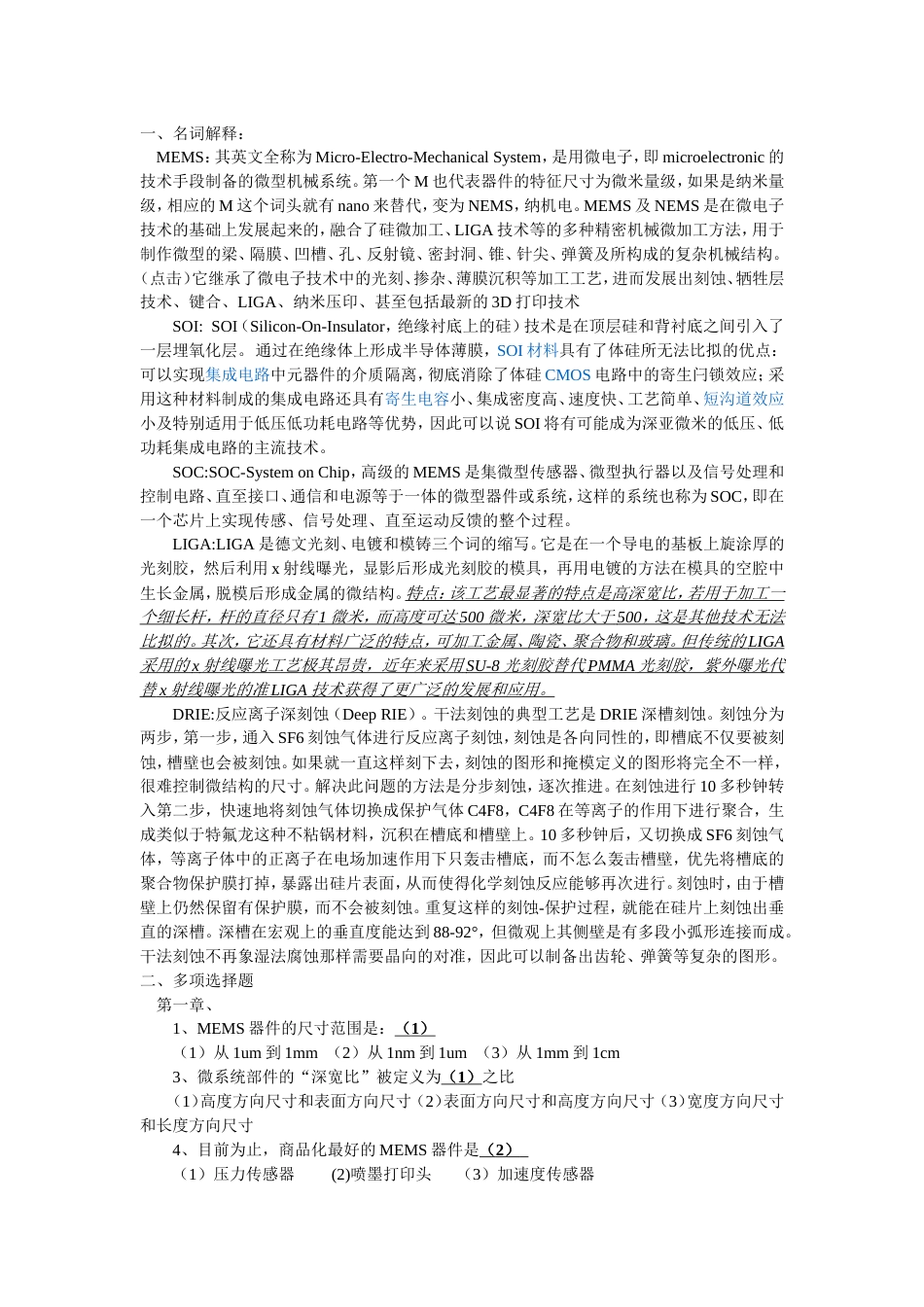

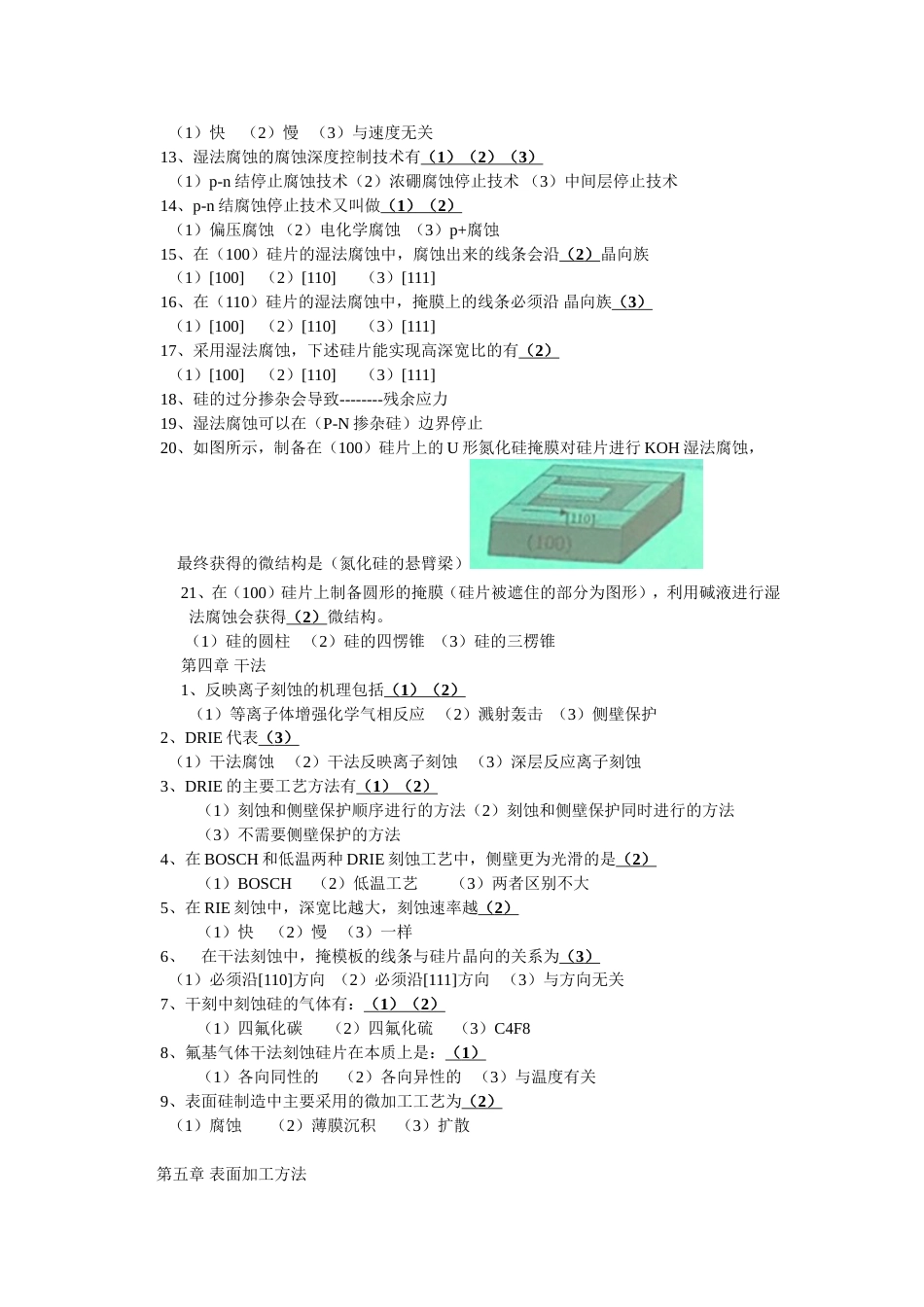

一、名词解释：MEMS：其英文全称为Micro-Electro-MechanicalSystem，是用微电子，即microelectronic的技术手段制备的微型机械系统。第一个M也代表器件的特征尺寸为微米量级，如果是纳米量级，相应的M这个词头就有nano来替代，变为NEMS，纳机电。MEMS及NEMS是在微电子技术的基础上发展起来的，融合了硅微加工、LIGA技术等的多种精密机械微加工方法，用于制作微型的梁、隔膜、凹槽、孔、反射镜、密封洞、锥、针尖、弹簧及所构成的复杂机械结构。（点击）它继承了微电子技术中的光刻、掺杂、薄膜沉积等加工工艺，进而发展出刻蚀、牺牲层技术、键合、LIGA、纳米压印、甚至包括最新的3D打印技术SOI:SOI（Silicon-On-Insulator，绝缘衬底上的硅）技术是在顶层硅和背衬底之间引入了一层埋氧化层。通过在绝缘体上形成半导体薄膜，SOI材料具有了体硅所无法比拟的优点：可以实现集成电路中元器件的介质隔离，彻底消除了体硅CMOS电路中的寄生闩锁效应；采用这种材料制成的集成电路还具有寄生电容小、集成密度高、速度快、工艺简单、短沟道效应小及特别适用于低压低功耗电路等优势，因此可以说SOI将有可能成为深亚微米的低压、低功耗集成电路的主流技术。SOC:SOC-SystemonChip，高级的MEMS是集微型传感器、微型执行器以及信号处理和控制电路、直至接口、通信和电源等于一体的微型器件或系统，这样的系统也称为SOC，即在一个芯片上实现传感、信号处理、直至运动反馈的整个过程。LIGA:LIGA是德文光刻、电镀和模铸三个词的缩写。它是在一个导电的基板上旋涂厚的光刻胶，然后利用x射线曝光，显影后形成光刻胶的模具，再用电镀的方法在模具的空腔中生长金属，脱模后形成金属的微结构。特点：该工艺最显著的特点是高深宽比，若用于加工一个细长杆，杆的直径只有1微米，而高度可达500微米，深宽比大于500，这是其他技术无法比拟的。其次，它还具有材料广泛的特点，可加工金属、陶瓷、聚合物和玻璃。但传统的LIGA采用的x射线曝光工艺极其昂贵，近年来采用SU-8光刻胶替代PMMA光刻胶，紫外曝光代替x射线曝光的准LIGA技术获得了更广泛的发展和应用。DRIE:反应离子深刻蚀（DeepRIE）。干法刻蚀的典型工艺是DRIE深槽刻蚀。刻蚀分为两步，第一步，通入SF6刻蚀气体进行反应离子刻蚀，刻蚀是各向同性的，即槽底不仅要被刻蚀，槽壁也会被刻蚀。如果就一直这样刻下去，刻蚀的图形和掩模定义的图形将完全不一样，很难控制微结构的尺寸。解决此问题的方法是分步刻蚀，逐次推进。在刻...
