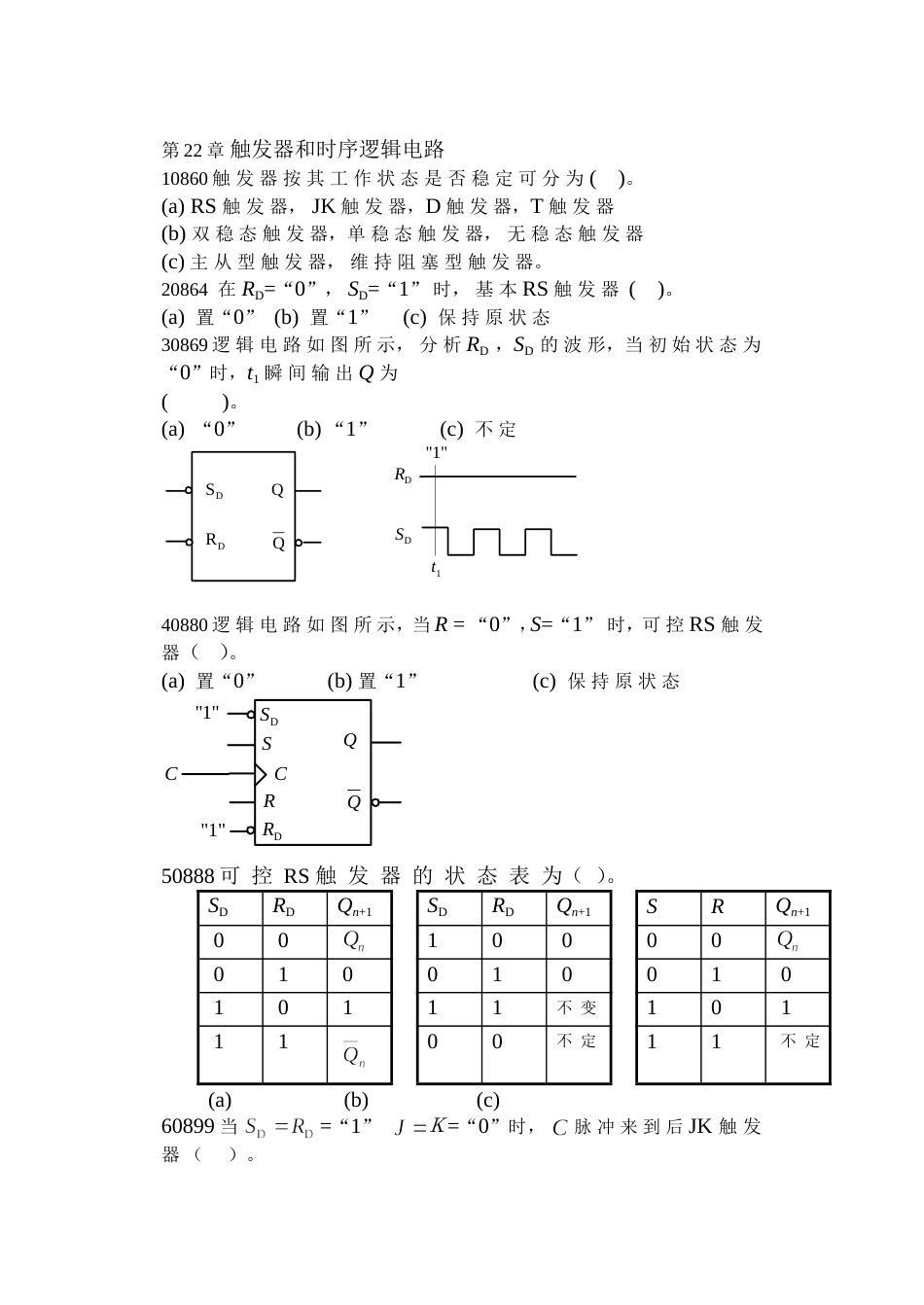

第22章触发器和时序逻辑电路10860触发器按其工作状态是否稳定可分为()。(a)RS触发器，JK触发器，D触发器，T触发器(b)双稳态触发器，单稳态触发器，无稳态触发器(c)主从型触发器，维持阻塞型触发器。20864在RD=“0”，SD=“1”时，基本RS触发器()。(a)置“0”(b)置“1”(c)保持原状态30869逻辑电路如图所示，分析RD，SD的波形，当初始状态为“0”时，t1瞬间输出Q为()。(a)“0”(b)“1”(c)不定RDSD""1t1RDQQSD40880逻辑电路如图所示，当R=“0”，S=“1”时，可控RS触发器（）。(a)置“0”(b)置“1”(c)保持原状态SCQQRDRSD""1""1C50888可控RS触发器的状态表为（）。SDRDQn+1SDRDQn+1SRQn+1001000001001001010111不变1011100不定11不定(a)(b)(c)60899当=“1”Ｋ=“0”时，脉冲来到后JK触发器（）。(a)“0”态(b)“1”态(c)保持原状态70900当K===“1”J=“0”时，脉冲来到后JK触发器的新状态为（）。(a)“0”态(b)“1”态(c)不定80906逻辑电路如图所示，分析图中C，J，K的波形。当初始状态为“0”时，输出Q是“1”的瞬间为（）。(a)t1(b)t2(c)t390911逻辑电路如图所示，A=“1”时，脉冲来到后JK触发器（）。(a)具有计数功能(b)置“0”(c)置“1”AJCQQRDKSD""1&""1""1100918逻辑电路如图所示，A=“0”时，脉冲来到后JK触发器（）。(a)具有计数功能(b)置“0”(c)置“1”(d)保持原状态110926逻辑电路如图所示，A=“0”时，脉冲来到后D触发器（）。(a)具有计数器功能(b)置“0”(c)置“1”DCQQ&A120929逻辑电路如图所示，A=B=“1”，脉冲来到后D触发器（）。(a)具有计数功能(b)保持原状态(c)置“0”(d)置“1”DCQQ&A¡Ý11BQ130933逻辑电路如图所示，分析C的波形，当初始状态为“0”时，输出Q是“1”的瞬间为（）。(a)t1(b)t2(c)t3DCQQCt1t2t3140941触发器连接如下图所示，则具有（）。(a)T触发器功能(b)D触发器功能(c)T'触发器功能DCQQC150945时序逻辑电路与组合逻辑电路的主要区别是（）。(a)时序电路只能计数，而组合电路只能寄存(b)时序电路没有记忆功能，组合电路则有(c)时序电路具有记忆功能，组合电路则没有160948数码寄存器的功能是（）。(a)寄存数码和清除原有数码(b)寄存数码和实现移位(c)清除数码和实现移位170955如图所示时序逻辑电路为（）。(a)同步二进制计数器(b)数码寄存器(c)移位寄存器D0C0RD0Q0Q0FF0D1C1RD1Q1Q1FF1Q1Q0CRDD180968分析时序逻辑电路的状态表，判定它是（）。(a)加法计数器(b)减法计数器(c)移位寄存器C00001111211031014100...
