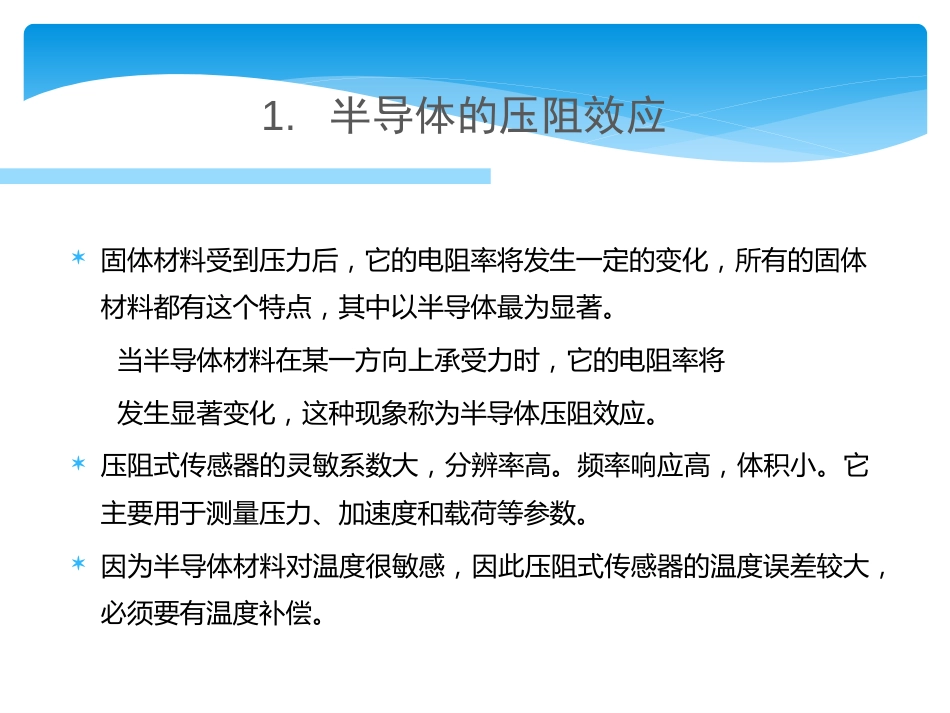

压阻式传感器1.半导体的压阻效应2.体型半导体应变片3.扩散型压阻式压力传感器4.压阻式加速度传感器5.压阻式传感器的测量电路6.压阻式传感器的应用1.半导体的压阻效应固体材料受到压力后，它的电阻率将发生一定的变化，所有的固体材料都有这个特点，其中以半导体最为显著。当半导体材料在某一方向上承受力时，它的电阻率将发生显著变化，这种现象称为半导体压阻效应。压阻式传感器的灵敏系数大，分辨率高。频率响应高，体积小。它主要用于测量压力、加速度和载荷等参数。因为半导体材料对温度很敏感，因此压阻式传感器的温度误差较大，必须要有温度补偿。1.1压阻效应金属材料半导体材料lElell＝半导体电阻率πl为半导体材料的压阻系数，它与半导体材料种类及应力方向与晶轴方向之间的夹角有关；E为半导体材料的弹性模量，与晶向有关。)(1RR)1(ERRl对半导体材料而言，πlE>>(1+μ)，故(1+μ)项可以忽略llERR半导体材料的电阻值变化，主要是由电阻率变化引起的，而电阻率ρ的变化是由应变引起的。半导体单晶的应变灵敏系数可表示ERRKl/半导体的应变灵敏系数还与掺杂浓度有关，它随杂质的增加而减小利用这种效应制成的电阻称为固态压敏电阻，也叫力敏电阻。用压敏电阻制成的器件有两类：一种是利用半导体材料制成黏贴式的应变片；另一种是在半导体的基片上用集成电路的工艺制成扩散型压敏电阻，用它作传感器元件制成的传感器，称为固态压阻式传感器，也叫扩散型压阻式传感器。1.2压敏电阻分类2.体型半导体电阻应变片这种半导体应变片是将单晶硅锭切片、研磨、腐蚀压焊引线，最后粘贴在锌酚醛树脂或聚酰亚胺的衬底上制成的。体型半导体应变片可分为6种。①普通型:它适合于一般应力测量；②温度自动补偿型：它能使温度引起的导致应变电阻变化的各种因素自动抵消，只适用于特定的试件材料；③灵敏度补偿型：通过选择适当的衬底材料（例如不锈钢），并采用稳流电路，使温度引起的灵敏度变化极小；④高输出（高电阻）型：它的阻值很高（2～10千欧）,可接成电桥以高电压供电而获得高输出电压，因而可不经放大而直接接入指示仪表。⑤超线性型:它在比较宽的应力范围内,呈现较宽的应变线性区域，适用于大应变范围的场合；⑥P-N组合温度补偿型:它选用配对的P型和N型两种转换元件作为电桥的相邻两臂，从而使温度特性和非线性特性有较大改善。2.1结构型式及特点主要优点•灵敏系数...
