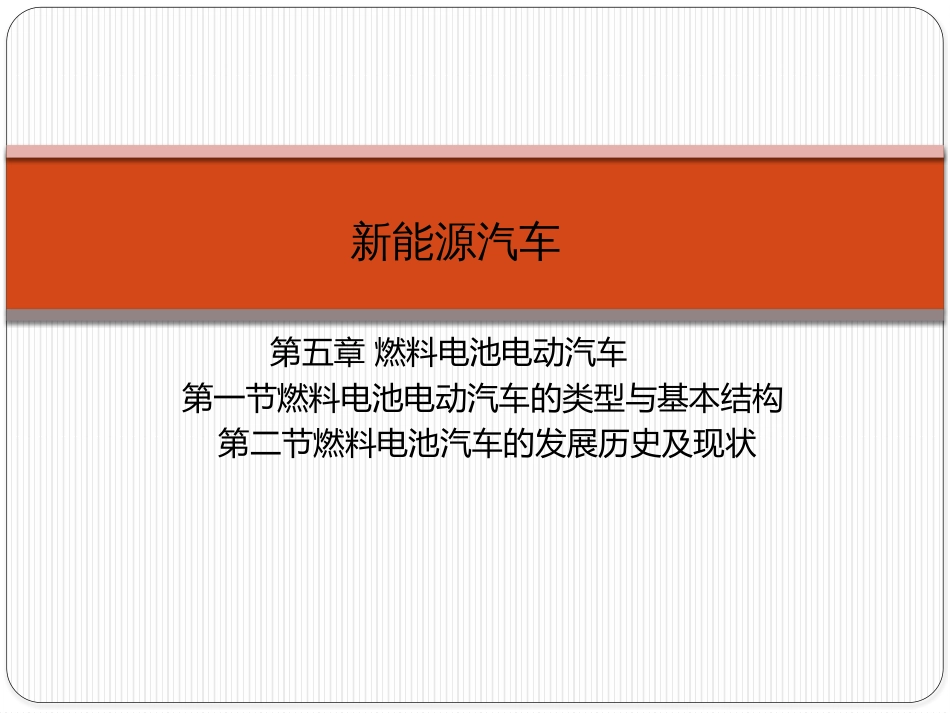

新能源汽车第五章燃料电池电动汽车第一节燃料电池电动汽车的类型与基本结构第二节燃料电池汽车的发展历史及现状第五章燃料电池电动汽车第一节燃料电池电动汽车的类型与基本结构一、燃料电池类型及其性能分析燃料电池可分为碱性燃料电池（AFC）、磷酸燃料电池（PAFC）、熔融碳酸盐燃料电池（MCFC）、质子交换膜燃料电池（PEMFC）等。1．质子交换膜燃料电池质子交换膜燃料电池单体主要由膜电极（阳极、阴极）、质子交换膜和集流板组成。2．碱性燃料电池碱性燃料电池的电解质为碱性的氢氧化钾（KOH），故称为碱性燃料电池。碱性燃料电池一般以石墨、镍和不锈钢作为碱性燃料电池的结构材料。碱性燃料电池按燃料性质不同，化学反应温度为80～260℃。3．磷酸燃料电池磷酸燃料电池是以磷酸为电解质，故称为磷酸燃料电池。磷酸燃料电池以磷酸（100%）为电解质。是由燃料电极、隔板、隔膜、空气电极氧电极和冷却板组成。4．熔融碳酸盐燃料电池熔融碳酸盐燃料电池（MCFC）通常采用含锂和钾的碳酸盐为电解质，阴极为镍的氧化物，阳极为镍合金，正常工作温度为650oC。在这样高的温度下，电池阴阳极电化学反应都很快，不需要使用贵金属作催化剂，通常以氧化镍为主。5．固体氧化物燃料电池固体氧化物燃料电池的电解质是固体氧化物，催化剂和电池的结构材料，也都是固体氧化物。故称为固体氧化物燃料电池。燃料电池的结构材料，用Al2O3、Ca0.1Zr0.9O2固体氧化物作为结构材料支撑管。固体氧化物燃料电池在燃烧反应过程中的温度可达800～1000℃。可以直接使用甲醇和烃类燃料。二、燃料电池电动汽车的类型与其结构燃料电池汽车定义：燃料电池电动汽车（FCEV）是利用氢气和空气中的氧在催化剂的作用下在燃料电池中经电化学反应产生的电能，并作为主要动力源驱动的汽车。1．燃料电池单独驱动FCEV优点：（1）结构简单，便于实现系统控制和整体布置；（2）系统部件少，有利于整车的轻量化；（3）较少的部件使得整体的能量传递效率高。缺点：（1）燃料电池功率大、成本高；（2）对燃料电池系统的动态性能和可靠性提出了很高的要求；（3）不能进行制动能量回收。2．燃料电池与辅助蓄电池联合驱动FCEV优点：（1）由于增加了比功率价格相对低廉得多的蓄电池组，系统对燃料电池的功率要求较纯燃料电池结构形式有很大的降低，从而大大地降低了整车成本；（2）燃料电池可以在比较好的设定的工作条...
