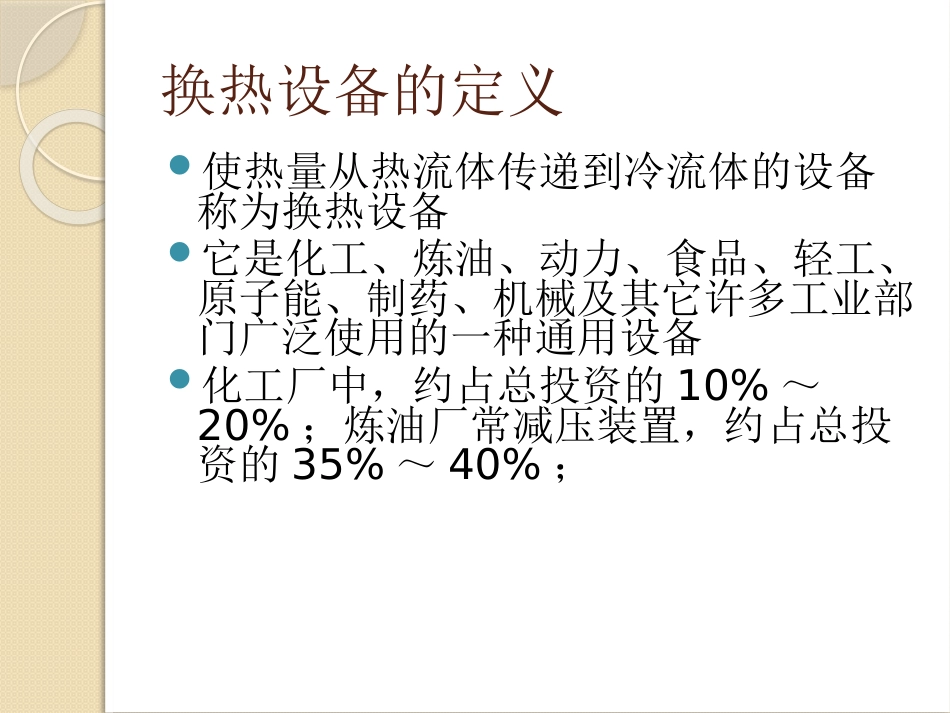

换热器分类演示者：简介定义及分类板面式换热器空冷器其它管壳式换热器换热设备的定义使热量从热流体传递到冷流体的设备称为换热设备它是化工、炼油、动力、食品、轻工、原子能、制药、机械及其它许多工业部门广泛使用的一种通用设备化工厂中，约占总投资的10%～20%；炼油厂常减压装置，约占总投资的35%～40%；换热方式分类一、直接接触式换热二、蓄热式换热三、间壁式换热四、中间载热体式换热换热器分类管式换热器板面式换热器空冷器及其它蛇管式换热器套管式换热器缠绕管式换热器管壳式换热器螺旋板式换热器板式换热器板壳式换热器板翅式换热器管式换热器结构坚固、可靠、适应性强、易于制造、能承受较高操作压力和温度。在高温、高压和大型换热器中，管式换热器仍占绝对优势，是目前使用最广泛的一类换热器。换热效率、结构紧凑性、单位传热面积的金属消耗等方面不如其他新型换热器。蛇管式换热器a.沉浸式蛇管结构简单，造价低廉，操作敏感性较小，管子可承受较大流体介质压力。管外流体流速很小，因而传热系数小，传热效率低，需要的传热面积大，设备显得笨重。常用于高压流体冷却、反应器的传热元件，容器加热蛇管式换热器b.喷淋式蛇管套管式换热器结构简单，适应广，传热面弹性大,两侧流体均可提高流速，两侧传热系数高。金属消耗大，检修、清洗和拆卸较麻烦，可拆连接处易泄漏。一般用于高温、高压、小流量流体和所需传热面积不大的场合缠绕管式换热器适用于同时处理多种介质、在小温差下需要传递较大热量且管内介质操作压力较高的场合,如制氧等低温过程中使用的换热设备等。管壳式换热器一、固定管板式二、浮头式三、U形管式四、填料函式五、釜式重沸器结构坚固、可靠性高、适应性广、易于制造、处理能力大、生产成本较低、选用材料范围广、换热表面清洗较方便、可用于高温和高压。传热效率、结构紧凑性及单位换热面积所需金属消耗量等方面均不如一些新型高效紧凑式换热器。固定管板式换热器优点——结构简单、紧凑、能承受较高的压力，造价低，管程清洗方便，管子损坏时易于堵管或更换。缺点——当管束与壳体的壁温或材料的线膨胀系数相差较大时，壳体和管束中将产生较大的热应力。应用——适用于壳侧介质清洁且不易结垢并能进行溶解清洗,管、壳程两侧温差不大或温差较大但壳侧压力不高的场合。浮头式优点——管间和管内清洗方便，不会产生热应力缺点——结构复杂，造价比固定管板式...
