2溢流阀工作原理

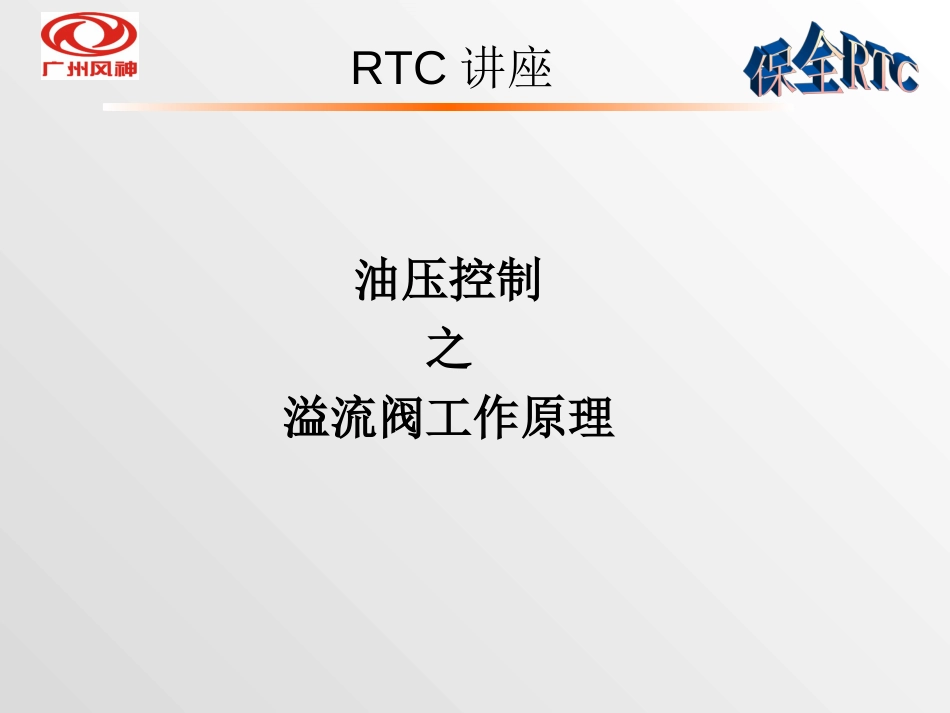

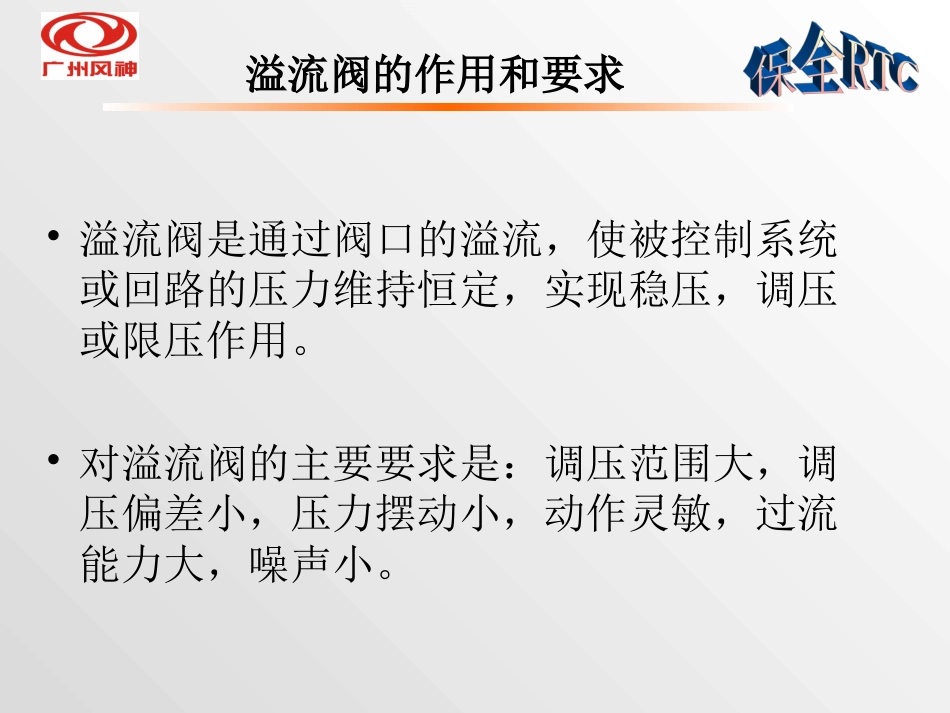

油压控制之溢流阀工作原理RTC讲座目录1.溢流阀在油压系统中的作用和要求2.溢流阀的种类3.溢流阀的工作原理和结构讲座时间:20分钟RTC讲座溢流阀的作用和要求•溢流阀是通过阀口的溢流,使被控制系统或回路的压力维持恒定,实现稳压,调压或限压作用。•对溢流阀的主要要求是:调压范围大,调压偏差小,压力摆动小,动作灵敏,过流能力大,噪声小。溢流阀的种类直动形溢流阀先导式溢流阀油压符号调节螺丝节流孔主阀油入口排油口先导阀芯如图所示:1、油从入口进入到主阀活塞下腔,对活塞产生一个向上的力;2、油通过阻尼孔进入到活塞上腔,对活塞产生一个向下的力。当先导阀芯没有被打开前,活塞上下面积相同,压强也相等,因此对活塞产生的力平衡,加上主阀芯弹簧对活塞有向下的力,所以主阀关闭。入口先导阀芯弹簧主阀心溢流阀关闭时阻尼孔溢流阀工作原理如图所示:1、溢流阀入口压力不断增大,当油压力大于先导阀芯设定的压力时,先导阀芯打开。主阀上腔的压力油通过先导阀排走,上腔压力变为0。2、由于上腔压力0,在下腔油压力的作用下,主阀向上移动,打开阀芯,入口的压力油通过主阀芯流入排油口,降低入口油的压力。3、当入口油压力下降到低于先导阀设定的压力时,先导阀芯关闭,在主阀上腔重新建立了压力,推动主阀芯向下移动,关闭主阀。排油口阻尼孔入口溢流阀开启时溢流阀工作原理课后思考题•当节流口堵塞时,溢流阀的工作状态?谢谢!RTC讲座
