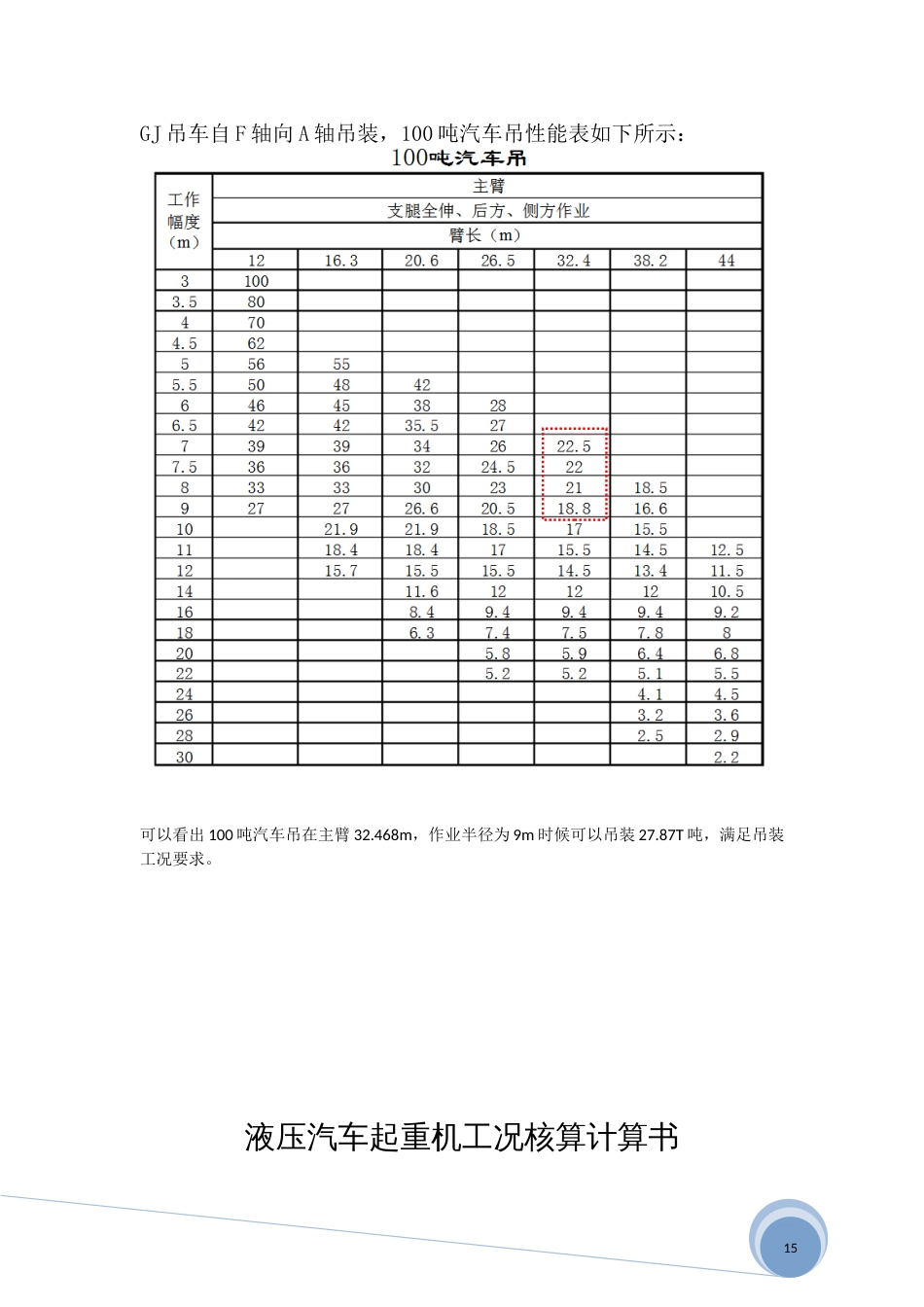

15庆鼎精密电子(淮安）有限公司吊装计算书现场预备吊装构建重量计算图表如下：15GJ-01、GJ-02均由五榀钢梁连接成一整体：重量分别L1:5420.27kg、L2:5618.37kg、L3:6241.16kg、L4:5613.79kg、L5:5275.76kg现场钢梁在地面组拼进行3+2吊装法：L1+L2+=11.03T、L3=6.241T、L4+L5=10.89T分三组进行吊装。15GJ吊车自F轴向A轴吊装，100吨汽车吊性能表如下所示：可以看出100吨汽车吊在主臂32.468m，作业半径为9m时候可以吊装27.87T吨，满足吊装工况要求。液压汽车起重机工况核算计算书15计算依据：1、《建筑施工起重吊装安全技术规范》JGJ276-20122、《起重吊装计算及安全技术》主编卜一德3、《钢结构设计规范》GB50017-2003一、基本参数起重机种类液压汽车起重机起重机型号AC100起重臂顶端至吊钩底面最小距离h1(m)2起重臂宽度d(m)1起重臂铰链中心至地面距离hb(m)3.3起重机外轮廓线至起重机回转中心距离b2(m)3.41起重臂铰链中心至起重机回转中心距离b3(m)2.67吊钩底面至吊装构件顶部距离h2(m)6.798吊装构件顶部至地面距离h3(m)24.8吊装构件中心至起重机外轮廓线最小距离b1(m)2吊装构件直径S(m)2吊装构件与起重臂的间隙f(m)1幅度R(m)9二、计算示意图15参数示意图起重臂坐标示意图三、起重机核算15建立平面直角坐标系：以穿过起重臂铰链中心的水平线为X轴，以穿过吊装构件中心的竖直线为Y轴，A点坐标：xA=R+b3=9+2.67=11.67myA=0mB点坐标：xB=S/2=2/2=1myB=h3-hb=24.8-3.3=21.5mC点坐标：xC=0myC=h1+h2+h3-hb=2+6.798+24.8-3.3=30.298m直线AC的倾角：α1=arctg(yC/xA)=arctg(30.298/11.67)=68.935°经过点A与（以B点为圆心，f+d/2为半径的圆）相切的点形成的直线的倾角：α2=arctg(yB/(xA-xB))+arcsin((f+d/2)/(yB2+(xA-xB)2)0.5)=arctg(21.5/(11.67-1))+arcsin((1+1/2)/(21.52+(11.67-1)2)0.5)=67.189°起重臂仰角：α=α1=68.935°最小臂长：L=xA/cosα=32.468m幅度：R=9m液压汽车起重机智能选择计算书15计算依据：1、《建筑施工起重吊装安全技术规范》JGJ276-20122、《起重吊装计算及安全技术》主编卜一德3、《钢结构设计规范》GB50017-2003一、基本参数起重机种类液压汽车起重机最小幅度R(m)9最小臂长L(m)32.468构件质量Q(t)11.03起重安全系数K2对幅度采用线性插入法进行计算是对臂长采用线性插入法进行计算是起重机型号AC100二、计算示意图参数示意图三、起重机核算起重吊装荷载：QK=11.03×2=22.06t15核算结果：起重机型号：AC100设计幅度(m)：9设计臂长...
