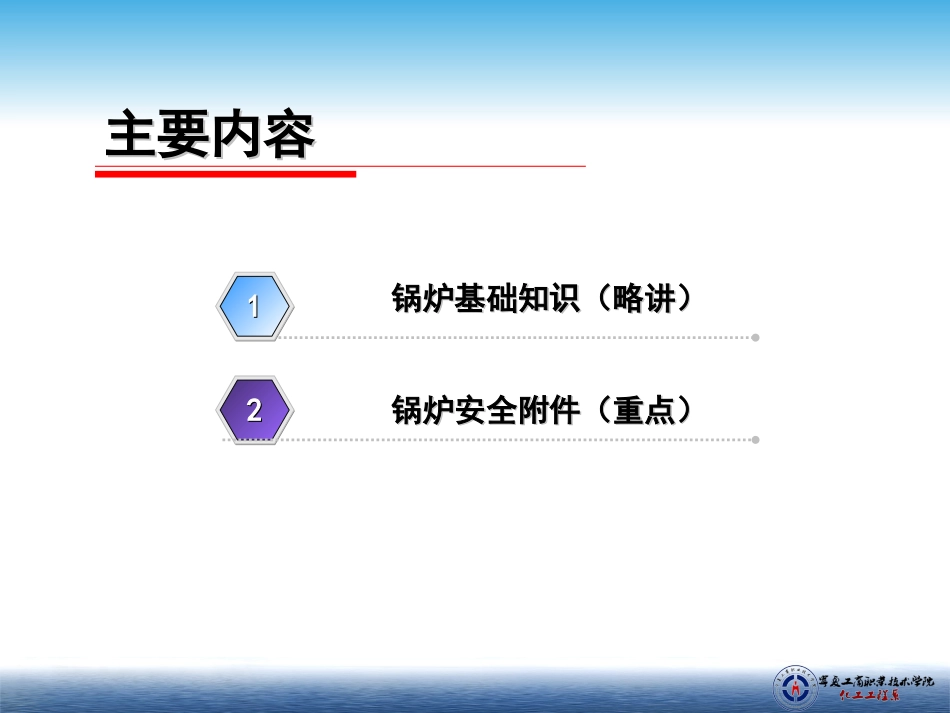

主要内容主要内容11锅炉安全附件（重点）锅炉安全附件（重点）22锅炉基础知识（略讲）锅炉基础知识（略讲）（1）安全阀安全阀的功能是：当锅炉中介质压力超过允许压力时，安全阀自动开启，排汽降压，同时发出呜叫声向工作人员报警；当介质压力降到允许工作压力之后，自动“回座”关闭，使锅炉能够维持运行；在锅炉正常运行中，安全阀保持密闭不漏。1.安全阀必须有足够的排放能力，锅炉上所有安全阀的总排汽量，必须大于锅炉的最大连续蒸发量。2.安全阀应该垂直地安装在汽包、联箱的最高位置，并且安装安全阀时应该装设排汽管，防止排汽时伤人，排汽管应尽量地直通室外3.在排汽管和泄水管上都不允许装设阀门。4.安全阀每年至少做一次定期检验，每天人为排放一次，排放压力最好为规定最高工作压力的80％以上。(1)每台锅炉本体上应装设两个安全阀，通常装在一个阀座上。蒸发量小于1t/h的锅炉可仅装一只。过热器(如有)上至少装一只安全阀。(2)安全阀开启压力可大于实际允许工作压力5%，但不应超过设计压力。过热器安全阀开启压力应低于锅炉安全阀开启压力。对安全阀的要求对安全阀的要求(3)安全阀开启后应能通畅地排出蒸汽，以保证在蒸汽阀关闭和炉内充分燃烧时烟管锅炉在15min内，水管锅炉在7min内汽压的升高值不超过锅炉设计压力的10%，所以安全阀不但应有足够大的直径，而且开启后应该稳定且具有较大的提升量。(4)安全阀要动作准确，并保持严密不漏。安全阀的结构SafetyValveSteamStopValveReleasingLineSteamSupplyLine3-调节螺丝2-阀盘1-弹簧4-弹簧压板5-唇边6-套筒7-调节圈8-调节圈固定螺钉9-阀杆10-手动强开杠杆11-铅封水压试验时，压力为1.25倍(或1.5倍)设计压力，用专门夹具将阀杆顶紧(不许用增加弹簧张力的方法关紧)。上有钢丝绳，分别通至机舱底层和上甲板，用于强开安全阀，每月手动强开一次，以防咬死。工作原理转动弹簧的调节螺丝可调节开启汽压调节圈阀盘唇边阀座使阀在开启后能迅速达到较大的升程而且工作稳定。开启后阀盘的蒸汽作用面积大于开启前的面积，即使汽压恢复至额定汽压，阀盘也不立即关闭，汽压继续下降，直到阀盘和唇边上的蒸汽上顶力小于弹簧向下的作用力时，安全阀才能关闭。即安全阀的关闭汽压要低于开启汽压，这一差值称为降低量[SafetyV/VBlowdown]。调节圈上移，阀的升程和压力降低量加大。因为蒸汽流通面积缩小，唇边上的附加上顶力增大。调节圈下移，阀的升程和压力降低量减小。因为蒸汽流通面积加大，唇边上的附...
